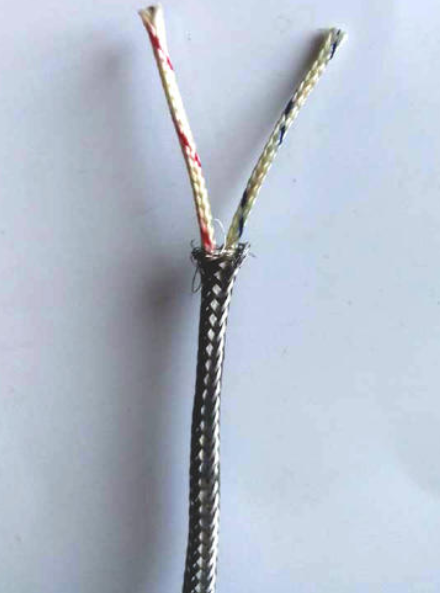

耐高溫補償導線WC3/25 WC5/26
耐高溫補償導線WC3/25 WC5/26用途：
耐高溫補償導線WC3/25 WC5/26適用于電力、冶金、石油、化工、輕紡等工業以及國防、科研等部門自動化測溫儀表的單點或多點連接。
產品標準：
耐高溫補償導線WC3/25 WC5/26執行標準： GB/T4989-94
耐高溫補償導線WC3/25 WC5/26使用特性：
使用溫度：耐熱級： -65 ℃ ~+200 ℃及 -65 ℃ ~+260 ℃兩種；
普通級： -40 ℃ ~+70 ℃及 -40 ℃ ~+105 ℃兩種；
***小彎曲半徑：補償導線：不小于導體外徑 8 倍；
補償電纜：有鎧裝時不小于電纜外徑 12 倍，無鎧裝時不小于電纜外徑 6 倍
主要技術指標：
型號、合金絲材料和絕緣顏色
|
型號 |
熱電偶 |
配用熱電偶 |
補償導線合金絲 |
絕緣層著色 |
||
|
正極 |
負極 |
正極 |
負極 |
|||
|
BC |
B |
鉑銠 30- 鉑銠 6 |
銅 |
銅 |
|
灰 |
|
SC |
S |
鉑銠 10- 鉑 |
SPC( 銅 ) |
SNC( 銅鎳 0.6) |
紅 |
綠 |
|
RC |
R |
鉑銠 13- 鉑 |
RPC( 銅 ) |
RNC( 銅鎳 0.6) |
紅 |
綠 |
|
KCA |
K |
鎳鉻 - 鎳硅 |
KPCA( 鐵 ) |
KNCA( 銅鎳 2) |
紅 |
蘭 |
|
KCB |
KPCB( 銅 ) |
KNCB( 銅鎳 4) |
紅 |
蘭 |
||
|
KX |
KPX( 鎳鉻 10) |
KNX( 鎳硅 3) |
紅 |
黑 |
||
|
NC |
N |
鎳鉻硅 - 鎳硅 |
NPC( 鐵 ) |
NNC( 銅鎳 18) |
紅 |
灰 |
|
NX |
NPX( 鎳鉻 14 硅 ) |
NNX( 鎳硅 4) |
紅 |
灰 |
||
|
EX |
E |
鎳硅 - 鎳硅 |
EPX( 鎳鉻 10) |
ENX( 銅鎳 45) |
紅 |
棕 |
|
JX |
J |
鐵 - 銅鎳 |
JPX( 鐵 ) |
JNX( 銅鎳 45) |
紅 |
紫 |
|
TX |
T |
銅 - 銅鎳 |
TPX( 銅 ) |
TNX( 銅鎳 45) |
紅 |
白 |
|
WC3/25 |
WRe3-WRe25 |
鎢 - 鎢錸 25 |
WPC3/25 |
WNC3/25 |
紅 |
黃 |
|
WC5/26 |
WRe5-WRe26 |
鎢錸 5- 鎢錸 26 |
WPC5/26 |
WNC5/26 |
紅 |
橙 |
使用分類及護層顏色
|
使用分類 |
精度等級及標志 |
護層著色 |
|||
|
普通級 |
精密級 |
普通級 |
精密級 |
||
|
一般用 |
G |
/ |
S |
黑色 |
灰色 |
|
耐熱用 |
H |
/ |
S |
黑色 |
黃色 |
允差及往復電阻
|
補償導線型號 |
20 ℃時往復電阻 Ω/m 不大于 |
||||
|
0.2mm2 |
0.5mm2 |
1.0mm2 |
1.5mm2 |
2.5mm2 |
|
|
NC 或 BC |
0.25 |
0.10 |
0.05 |
0.03 |
0.02 |
|
KCA |
3.50 |
1.40 |
0.70 |
0.47 |
0.28 |
|
KCB |
2.60 |
1.40 |
0.70 |
0.47 |
0.28 |
|
KX |
5.50 |
2.20 |
1.10 |
0.73 |
0.44 |
|
EX |
6.25 |
2.50 |
1.10 |
0.73 |
0.44 |
|
JX |
6.25 |
2.50 |
1.25 |
0.83 |
0.50 |
|
TX |
3.25 |
1.30 |
0.65 |
0.43 |
0.26 |
|
NC |
3.75 |
1.50 |
0.75 |
0.50 |
0.30 |
|
N |
7.15 |
2.86 |
1.43 |
0.95 |
0.57 |
|
WC3/25 |
0.50 |
0.20 |
0.10 |
0.07 |
0.04 |
|
WC5/26 |
0.50 |
0.20 |
0.10 |
0.07 |
0.04 |
絕緣電阻（20℃）：PVC絕緣不小于25MΩ.Km；FEP或PEA絕緣不小于100MΩ.Km。
阻燃特性：通過A類（按GB12666.5-90試驗）
規格 :
|
結構\截面mm2 |
0.2 |
0.5 |
1.0 |
1.5 |
2.5 |
線芯對數 |
|
單股線芯mm |
1/0.52 |
1/0.80 |
1/1.13 |
1/1.37 |
1/1.76 |
導線1對 |
