屏蔽補償導線KXS-VPV-6*2*1.5mm2
屏蔽補償導線KXS-VPV-6*2*1.5mm2產品型號：KXS-VPV-6*2*1.5mm2
導體材料：無氧銅絲
絕緣材料：聚氯乙烯絕緣
屏蔽材料：銅絲編織屏蔽
護套材料：聚氯乙烯護套
結 構：絞合型
加 強 件：/
鎧裝材料：/
芯線顏色：5芯以內顏色區分，5芯以上黑色線體白色數字編號
阻 燃 性：符合IEC 60332
工作電壓：450/750V
出廠測試電壓：2000V-3000V
zui小彎曲半徑：電纜外徑*8倍
長期工作溫度應不高于+105℃
長期工作溫度應不低于-10℃
可彎曲性、耐潮濕、耐寒、耐油、抗紫外線
能承受中等的機械應力
具有較強的抗電磁干擾能力
電纜外觀：圓整（扁電纜
為扁平形）
質保日期：客戶收到貨當日起二年質保
印字要求：電纜外護套表面?。簭S名，型號，規格，電壓，米標
銷售周期：4天發貨

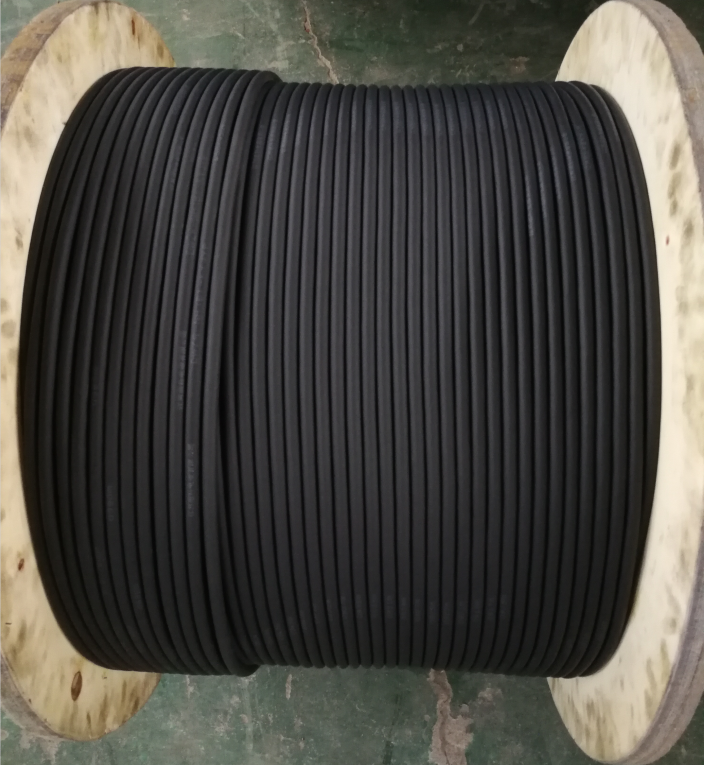

包裝要求：500米以內軟包裝，500米以上木軸包裝
四、產品品種、規格、結構型式
(1) 產品品種及型號：見表1
表1
|
產品名稱 |
型 號 |
配用熱電偶 |
熱電偶分度號 |
|
銅-銅鎳補償型導線（電纜） |
SC |
鉑銠10-鉑熱電偶 鉑銠13-鉑熱電偶 |
|
|
鐵-銅鎳補償型導線（電纜） 銅-銅鎳補償型導線（電纜） |
KCA KCB |
鎳鉻-鎳硅熱電偶 |
K |
|
鎳鉻-鎳硅延長型導線（電纜） |
KX |
鎳鉻-鎳硅熱電偶 |
K |
|
鐵-銅鎳補償型導線（電纜） 鎳鉻硅-鎳硅延長型導線（電纜） |
NC NX |
鎳鉻硅-鎳硅熱電偶 |
|
|
鎳鉻-銅鎳延長型導線（電纜） |
EX |
鎳鉻-銅鎳熱電偶 |
E |
|
鐵-銅鎳延長型導線（電纜） |
JX |
鐵-銅鎳熱電偶 |
J |
|
銅-銅鎳延長型導線（電纜） |
TX |
銅-康銅鎳電偶 |
T |
五、技術要求
(1) 補償導線及補償電纜合金導體和絕緣層顏色：見表3
表3
|
產品型號 |
補償導線及電纜線芯 |
絕緣層著色 |
配用熱電偶 分度號 |
||
|
正極 |
負極 |
正極 |
負極 |
||
|
SC |
銅 |
銅鎳0.6 |
紅 |
綠 |
S(鉑銠10-鉑) R(鉑銠13-鉑) |
|
KCA |
鐵 |
銅鎳22 |
紅 |
藍 |
K(鎳鉻-鎳硅) |
|
KCB |
銅 |
銅鎳40 |
紅 |
藍 |
|
|
KX |
鎳鉻10 |
鎳硅 |
紅 |
黑 |
|
|
EX |
鎳鉻10 |
銅鎳45 |
紅 |
棕 |
E(鎳鉻-銅鎳) |
|
JX |
鐵 |
銅鎳45 |
紅 |
紫 |
J(鐵-銅鎳) |
|
TX |
銅 |
銅鎳45 |
紅 |
白 |
T(銅-銅鎳 |
|
NC |
鐵 |
銅鎳18 |
紅 |
灰 |
N(鎳鉻硅-鎳硅) |
|
NX |
鎳鉻硅 |
鎳硅 |
紅 |
灰 |
|
六、型號、名稱：見表7～表8
表7 補償導線
|
型 號 |
名 稱 |
|
KX-VV |
聚氯乙烯絕緣和護套K分度熱電偶用補償導線 |
|
KX-VPV |
聚氯乙烯絕緣和護套銅絲編織屏蔽K分度熱電偶用屏蔽補償導線 |
|
KX-FF |
氟塑料絕緣和護套K分度熱電偶用補償導線 |
|
KX-FPF |
氟塑料絕緣和護套銅絲編織屏蔽K分度熱電偶用屏蔽補償導線 |
|
KX-FV-105 |
氟塑料絕緣耐熱105℃聚氯乙烯護套K分度熱電偶用補償導線 |
|
KX-FPV-105 |
氟塑料絕緣銅絲編織屏蔽耐熱105℃聚氯乙烯護套K分度熱電偶用屏蔽補償導線 |
|
KX-HF4B |
聚四氟絕緣玻璃絲編織護套K分度熱電偶用補償導線 |
|
KX-HF4PB |
聚四氟絕緣銅絲編織屏蔽玻璃絲編織護套K分度熱電偶用屏蔽補償導線 |
注：① 其他型號補償導線SC、KC、EX、JX、TX、NC、NX等,只需改寫型號的第一項，如：EX-VVP；
② 屏蔽型式有：P：銅絲屏蔽，P1：鍍錫絲屏蔽；
③ 氟塑料絕緣和護套高溫補償導線用氟塑料整體連續擠出，具有很好的電性能和耐酸堿油水性能；④ 一般用(G)普通級和精密級(S)以及耐熱用(H)普通級和精密級(S)補償導線在訂貨注明即可。
表8 補償電纜
|
型 號 |
名 稱 |
|
KX-VV |
聚氯乙烯絕緣對絞聚氯乙烯護套K分度熱電偶用補償電纜 |
|
KX-VPV |
聚氯乙烯絕緣對絞銅絲編織分屏蔽聚氯乙烯護套K分度熱電偶用補償電纜 |
|
KX-VPVP |
聚氯乙烯絕緣對絞銅絲編織分屏蔽總屏蔽聚氯乙烯護套K分度熱電偶用補償電纜 |
|
KX-VVP |
聚氯乙烯絕緣對絞銅絲編織總屏蔽聚氯乙烯護套K分度熱電偶用補償電纜 |
|
KX-FF |
氟塑料絕緣對絞氟塑料護套K分度熱電偶用補償電纜 |
|
KX-FPF |
氟塑料絕緣對絞銅絲編織分屏蔽氟塑料護套K分度熱電偶用補償電纜 |
|
KX-FPFP |
氟塑料絕緣對絞銅絲編織分屏蔽總屏蔽氟塑料護套K分度熱電偶用補償電纜 |
|
KX-FFP |
氟塑料絕緣對絞銅絲編織總屏蔽氟塑料護套K分度熱電偶用補償電纜 |
|
KX-FV-105 |
氟塑料絕緣對絞耐熱105℃聚氯乙烯護套K分度熱電偶用補償電纜 |
|
KX-FPV-105 |
氟塑料絕緣對絞銅絲編織分屏蔽耐熱105℃聚氯乙烯護套K分度熱電偶用補償電纜 |
|
KX-FPVP-105 |
氟塑料絕緣對絞銅絲編織分屏蔽總屏蔽耐熱105℃聚氯乙烯護套K分度熱電偶用補償電纜 |
|
KX-FVP-105 |
氟塑料絕緣對絞銅絲編織總屏蔽耐熱105℃聚氯乙烯護套K分度熱電偶用補償電纜 |
|
KX-HF4B |
聚四氟絕緣對絞玻璃絲編織護套K分度熱電偶用補償電纜 |
|
KX-HF4PB |
聚四氟絕緣對絞銅絲編織分屏蔽玻璃絲編織護套K分度熱電偶用屏蔽補償電纜 |
|
KX-HF4PBP |
聚四氟絕緣對絞銅絲編織分屏蔽總屏蔽玻璃絲編織護套K分度熱電偶用屏蔽補償電纜 |
|
KX-HF4BP |
聚四氟絕緣對絞銅絲編織總屏蔽玻璃絲編織護套K分度熱電偶用屏蔽補償電纜 |
注：① 其他型號補償電纜SC、KC、EX、JX、TX、NC、NX等,只需改寫型號的第一項，如：EX-VPV；
② 屏蔽型式有：P：銅絲屏蔽，P1：鍍錫絲屏蔽，P3：鋁/聚酯復合膜，P2：銅塑復合膜；
③ 氟塑料絕緣和護套高溫補償導線用氟塑料整體連續擠出，具有很好的電性能和耐酸堿油水性能。
④ 一般用(G)普通級和精密級(S)以及耐熱用(G)普通級和精密級(S)補償電纜在訂貨注明即可。
⑤ 本安補償電纜需在原型號前加“IA-"，如：IA-KX-VPVP；需阻燃補償電纜，應在原型號前加“ZR-"。
