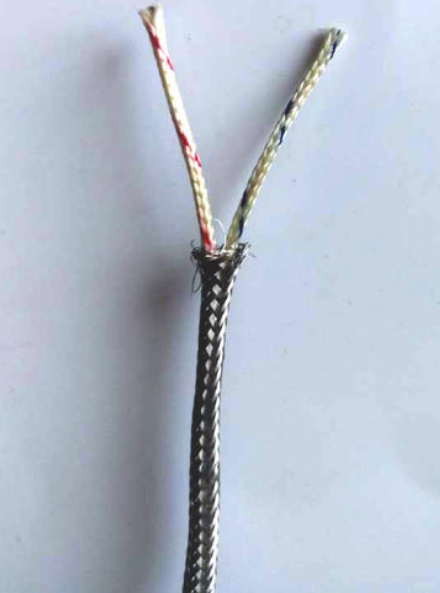

耐高溫補償導線KX-HS-FBP-2*1.5
耐高溫補償導線KX-HS-FBP-2*1.5
適用范圍：
耐高溫補償導線KX-HS-FBP-2*1.5與熱電偶相配套，適用于500℃及以下高溫工作環境中額定電壓為300/500V及以下的冶金、石油化工、電力等工礦企業及科研部門中的溫度測量和控制系統。
補償導線型號、名稱、分度號及配套用熱電偶類型
|
型號 |
名稱 |
|
KX-GS-VV |
聚氯乙烯絕緣和護套一般用精密級K分度熱電偶用補償導線 |
|
KX-GS-VPV |
聚氯乙烯絕緣和護套銅絲編織屏蔽一般用精密級K分度熱電偶用屏蔽補償導線 |
|
KX-HS-FF |
氟塑料絕緣和護套耐熱用精密級K分度熱電偶用高溫補償導線 |
|
KX-HS-FP1F |
氟塑料絕緣和護套鍍錫銅絲編織屏蔽耐熱用精密級K分度熱電偶用高溫補償導線 |
|
KX-HS-FB |
聚四氟絕緣、玻璃絲編織護套耐熱用精密級K分度熱電偶用高溫補償導線 |
|
KX-HS-FBP1 |
聚四氟乙烯帶繞包絕緣玻璃絲編織，鍍錫銅絲編織屏蔽，玻璃絲編織外護套耐熱用精密級K分度熱電偶用高溫補償導線 |
|
KX-HS-FP1V105 |
氟塑料絕緣鍍錫銅絲編織屏蔽耐熱105℃聚氯乙烯護套耐熱用精密級K分度熱電偶用高溫補償導線 |
注：
1、其它型號補償導線如：KC、JX、SC、EX、NC、TX等，只需改寫型號的*項，如：EX-G-VV、TX-H-FVP等；
2、需導體為多股軟芯時，應在原型號后加“R”表示，如：TX-G-VVPR；
3、還可根據需要提供聚乙烯（Y）絕緣、交聯聚乙烯（YJ）絕緣補償電纜;
4、補償電纜屏蔽層也可采用金屬帶繞包形式，如：復合鋁帶（P3）、復合銅帶（P2）；
5、需阻燃型補償電纜，應在原型號前加“ZR-”；
6、需鎧裝型補償電纜，應在原型號后加“-22”表示鋼帶鎧裝；加“-32”表示鋼絲鎧裝；
7、需本安型補償電纜，應在原型號前加“ia-”表示。
耐高溫補償導線KX-HS-FBP-2*1.5的規格范圍：
|
名稱 |
線芯對數 |
標稱截面mm2 |
線芯結構 |
|
|
A |
R |
|||
|
補償導線 |
1 |
0.5 |
1/0.80 |
7/0.30 |
|
1/1.13 |
7/0.43 |
|||
|
1/1.37 |
7/0.52 |
|||
|
1/1.76 |
19/0.41 |
|||
耐高溫補償導線KX-HS-FBP-2*1.5的其它參數指標：
|
項目 |
單位 |
參數指標 |
|
|
PVC絕緣 |
PE、XLPE、F46&F絕緣 |
||
|
絕緣電阻 |
MΩ.km |
25 |
100 |
|
電壓試驗 |
V/1min |
500 |
|
|
阻燃性能 |
符合GB/T18380-2001阻燃標準規定。 |
||
