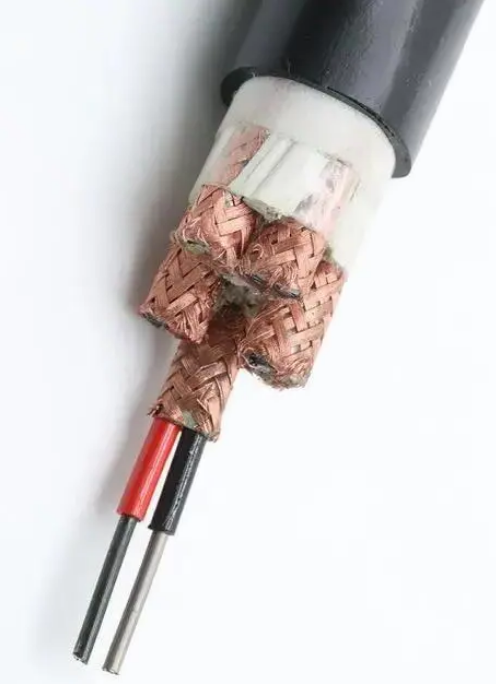

熱電偶用補償電纜RC-8*2*1.5

型號

M稱

配用熱電偶

熱電偶分度號

產品用型號含義

SC或RC

銅 - 銅鎳 0.6 補償型導線

鉑銠 10- 鉑熱電偶
鉑銠 13- 鉑熱電偶

S或R

S- 表示熱電特性允差為準確補償導線； P- 表示有屏蔽層的補償導線； G- 表示一般用補償導線； V- 聚氯乙烯材料（ PVC ）； H- 表示耐熱用補償導線； F- 聚四氟乙烯材料； R- 表示多股補償導線； B- 無堿玻璃絲材料

KCA
KCB
KX

鐵 - 銅鎳 22 補償型導線
銅 - 銅鎳 40 補償型導線
鎳鉻 10- 鎳硅 3 延長型導線

鎳鉻 - 鎳硅熱電偶

K

NC
NX

鐵 - 銅鎳 18 補償型導線
鎳鉻 14- 鎳硅延長型導線

鎳鉻硅 - 鎳硅熱電偶

N

EX

鎳鉻 10- 銅鎳 45 延長型導線

鎳鉻 - 銅鎳熱電偶

E

JX

鐵 - 銅鎳 45 延長型導線

鐵 - 銅鎳熱電偶

J

TX

銅 - 銅鎳 45 延長型導線

銅 - 康銅熱電偶

T

線芯型式

線芯標稱截面（mm2）

線芯股數

合金絲單線直徑（ mm ）

單股線芯

0.2
0.5
1.0
1.5
2.5

1
1
1
1
1

0.52
0.80
1.13
1.37
1.76

多股線芯 （軟線）

0.2
0.5
1.0
1.5
2.5

7
7
7
7
19

0.20
0.30
0.43
0.52
0.41

使用分類

線芯標稱截面
（mm2）

J緣層標稱厚度
（mm）

護套標稱厚度
（mm）

補償導線大外徑

單股線芯

多股軟線芯

一般用

0.2
0.5
1.0
1.5
2.5

0.4
0.3
0.7
0.7
0.7

0.7
0.8
1.0
1.0
1.0

3.0 × 4.6
3.7 × 6.4
5.0 × 7.7
5.2 × 8.3
5.7 × 9.3

3.1 × 4.8
3.9 × 6.6
5.1 × 8.0
5.5 × 8.7
5.9 × 9.8

耐熱用

0.2
0.5
1.0
1.5
2.5

0.4
0.4
0.4
0.4
0.4

0.3
0.3
0.3
0.3
0.3

2.3 × 4.0
2.6 × 4.6
3.0 × 5.3
3.2 × 5.8
3.6 × 6.7

2.4 × 4.2
2.8 × 4.8
3.1 × 5.6
3.4 × 6.2
4.0 × 7.3

補償導線型號

線芯標稱截面（mm2）

0.2

0.5

1.0

1.5

2.5

SC 或 RC
KCA
KCB
KX
EX
JX
TX
NC
NX

0.25
3.50
2.60
5.50
6.25
3.25
2.60
3.75
7.15

0.10
1.40
1.04
2.20
2.50
1.30
1.04
1.50
2.86

0.05
0.70
0.52
1.10
1.25
0.65
0.52
0.75
1.43

0.03
0.47
0.35
0.73
0.73
0.43
0.35
0.50
0.95

0.02
0.28
0.21
0.44
0.50
0.26
0.21
0.30
0.57
