?補償電纜產品特點：

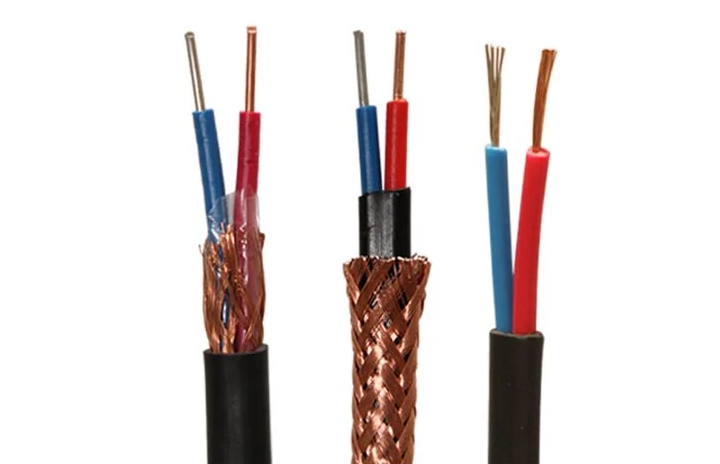

補償電纜是在一定溫度范圍內(包括常溫)具有與所匹配的熱電偶的熱電動勢值相同的一對或多對帶有J緣層的導線或電纜，用補償電纜連接熱電偶與測量裝置，以補償它們與熱電偶連接處的溫度變化所產生的誤差，補償電纜分為延長型和補償型兩種。

補償電纜的詳細資料：

補償電纜的銷售執行標準：GB/T4989-94及JB/T7495-94

補償電纜使用條件

1、補償電纜工作溫度：
? 耐熱用：高200℃和260℃兩種。
? 一般用：高70℃和105℃兩種。

2、補償電纜低環境溫度：
? 氟塑料J緣和護套線纜：固定敷設- 60℃，非固定敷設-20℃。
? 聚氯乙烯J緣和護套線纜：固定敷設-40℃，非固定敷設-15℃。

3、補償電纜允許彎曲半徑：
? a）有銅帶屏蔽的補償電纜，應不小于電纜外徑的16倍；
? b）其它結構的補償電纜，應不小于電纜外徑的10倍。

補償電纜的型號、M稱

一）補償導線

型號	M稱
KX-GS-VV	聚氯乙烯J緣和護套一般用準確K分度熱電偶用補償導線
KX-GS-VPV	聚氯乙烯J緣和護套銅絲編織屏蔽一般用準確K分度熱電偶用屏蔽補償導線
KX-HS-FF	氟塑料J緣和護套耐熱用準確K分度熱電偶用高溫補償導線
KX-HS-FP1F	氟塑料J緣和護套鍍錫銅絲編織屏蔽耐熱用準確K分度熱電偶用高溫補償導線
KX-HS-FB	聚四氟J緣、玻璃絲編織護套耐熱用準確K分度熱電偶用高溫補償導線
KX-HS-FBP1	聚四氟乙烯帶繞包J緣玻璃絲編織，鍍錫銅絲編織屏蔽，玻璃絲編織外護套耐熱用準確K分度熱電偶用高溫補償導線
KX-HS-FP1V105	氟塑料J緣鍍錫銅絲編織屏蔽耐熱105℃聚氯乙烯護套耐熱用準確K分度熱電偶用高溫補償導線

注：普通補償導線型號表示方法：在準確補償導線型號基礎上去掉字母“S”即可（下同）。

二）補償電纜

型號	M稱
KX-GS-VV	聚氯乙烯J緣對絞聚氯乙烯護套一般用準確K分度熱電偶用補償電纜
KX-GS-VPV	聚氯乙烯J緣對絞銅絲編織分屏蔽聚氯乙烯護套一般用準確K分度熱電偶用補償電纜
KX-GS-VPVP	聚氯乙烯J緣對絞銅絲編織分屏蔽和總屏蔽聚氯乙烯護套一般用準確K分度熱電偶用補償電纜
KX-GS-VVP	聚氯乙烯J緣對絞銅絲編織總屏蔽聚氯乙烯護套一般用準確K分度熱電偶用補償電纜
KX-HS-FF	氟塑料J緣對絞氟塑料護套準確K分度熱電偶用高溫補償電纜
KX-HS-FP1F	氟塑料J緣對絞鍍錫銅絲編織分屏蔽氟塑料護套準確K分度熱電偶用高溫補償電纜
KX-HS-FP1FP1	氟塑料J緣對絞鍍錫銅絲編織分屏蔽和總屏蔽氟塑料護套準確K分度熱電偶用高溫補償電纜
KX-HS-FFP1	氟塑料J緣對絞鍍錫銅絲編織總屏蔽氟塑料護套準確K分度熱電偶用高溫補償電纜
KX-HS-FV105	氟塑料J緣對絞耐熱105℃聚氯乙烯護套準確K分度熱電偶用高溫補償電纜
KX-HS-FP1V105	氟塑料J緣對絞鍍錫銅絲編織分屏蔽耐熱105℃聚氯乙烯護套準確K分度熱電偶用高溫補償電纜
KX-HS-FP1V105P1	氟塑料J緣對絞鍍錫銅絲編織分屏總屏蔽耐熱105℃聚氯乙烯護套準確K分度熱電偶用高溫補償電纜
KX-HS-FV105P1	氟塑料J緣對絞鍍錫銅絲編織總屏蔽耐熱105℃聚氯乙烯護套準確K分度熱電偶用高溫補償電纜

注：
1、其它型號補償導線如：KC、JX、SC、EX、NC、TX等，只需改寫型號的項，如：EX-G-VV、TX-H-FVP等；
2、需導體為多股軟芯時，應在原型號后加“R”表示，如：TX-G-VVPR；
3、還可根據需要提供聚乙烯（Y）J緣、交聯聚乙烯（YJ）J緣補償電纜。
4、補償電纜屏蔽層也可采用金屬帶繞包形式，如：復合鋁帶（P3）、復合銅帶（P2）；
5、需阻燃型補償電纜，應在原型號前加“ZR-”。
6、需鎧裝型補償電纜，應在原型號后加“-22”表示鋼帶鎧裝；加“-32”表示鋼絲鎧裝。

補償電纜與補償導線的規格范圍

M稱	線芯對數	標稱截面 mm2	線芯結構
			A	B
補償導線	1	0.5 1.0 1.5 2.0	1/0.80	7/0.30
			1/1.13	7/0.43
補償電纜	1~19		1/1.37	7/0.52
			1/1.76	19/0.41

補償電纜與補償導線的主要技術要求

產品型號	補償導線及電纜線芯		補償導線J緣層著色		配用熱電偶分度號
產品型號	正	負	正	負	配用熱電偶分度號
SC or RC	銅	銅鎳0.6	紅	綠	S（鉑銠10-鉑）或 R（鉑銠13-鉑）
KCA	鐵	銅鎳22	紅	藍	K（鎳鉻-鎳硅）
KCB	銅	銅鎳40	紅	藍
KX	鎳鉻10	鎳硅3	紅	黑
EX	鎳鉻10	銅鎳45	紅	棕	E（鎳鉻-銅鎳）
JX	鐵	銅鎳45	紅	紫	J（鐵-銅鎳）
TX	銅	銅鎳45	紅	白	T（銅-銅鎳）
NC	鐵	銅鎳18	紅	灰	N（鎳鉻硅-鎳硅）

補償電纜與補償導線的使用分類、等及護套著色

使用分類	標志代號	允差等及標志		護套著色
使用分類	標志代號	普通	準確	普通	準確	本安型
一般用	G	/	S	黑色	灰色	藍色
耐熱用	H	/	S	黑色	黃色	藍色

注：在舊標準GB4989-85中，普通用B表示，準確用A表示。

補償電纜與補償導線的熱電特性及允差

型號	使用分類	導線溫度范圍℃	熱電動勢及允差μV			熱電偶測量端溫度℃	20℃時往復電阻值 ≤Ω/m
			熱電勢	準確度	普通		0.5mm2	1.0 mm2	1.5 mm2
SC&RC	G	0~100	646	±30（±）2.5℃	±60（±5.0℃）	1000	0.10	0.05	0.03	0.02
	H	0~200	1440	/	±60（±5.0℃）
KCA	G	0~100	4095	±60（±1.5℃）	±100（±2.5℃）		1.40	0.70	0.47	0.28
	H	0~200	8137			900
KCB	G	0~100	4095				1.04	0.52	0.35	0.21
KX	G	-20~100	4095				2.20	1.10	0.73	0.44
	H	-25~200	8137
EX	G	-20~100	6137	±120（±1.5℃）	±200（±2.5℃）	500	2.50	1.25	0.83	0.50
	H	-25~200	13419
JX	G	-20~100	5268	±85（±1.5℃）	±140（±2.5℃）		1.30	0.65	0.43	0.26
	H	-25~200	10777
TX	G	-20~100	4277	±30（±0.5℃）	±60（±1.0℃）	300	1.04	0.52	0.35	0.21
	H	-25~200	9285	±48（±0.8℃）	±90（±1.5℃）
NC	G	0~100	2774	±60（±1.5℃）	±100（±2.5℃）	900	1.50	0.75	0.50	0.30
	H	0~200	5912
NX	G	-20~100	2774				2.86	1.43	0.95	0.57
	?	?	?

其它參數指標

項目	單位	參數指標
		PVCJ緣	PE、XLPE、F46&FJ緣
J緣電阻	MΩ.km	25	100
電壓試驗	V/1min	1000
阻燃性能	符合GB/T18380-2001阻燃標準中A、B、C類規定。

訂貨須知：
1、訂貨時務必注明產品型號、規格、導體種類、數量等；
2、根據雙方協議允許任何長度交貨；長度計量誤差不超過±0.5%。
