串聯式恒功率電伴熱帶HCL帶是一種新型的電伴熱產品，它與其它電伴熱帶相比，其***大特點是使用長度長，它比一般恒功率、自限溫電伴熱帶的***大使用長度長5—12倍。因此特別適用于石油、化工、電力、碼頭等行業的長輸管線，大型槽池，油罐等防凍，保溫及伴熱，與其它防爆附件配合后，可用于Ⅱ類防爆炸性氣體場合。
串聯式恒功率電伴熱帶HCL工作原理：根據焦耳定律可知，電流通電導體不斷的放出能量，形成一條連續的、發熱均勻的電伴熱帶。
一、串聯式恒功率電伴熱帶HCL型號名稱
例：HCL-A-660-30-3000表示電壓為660V,A型結構每米功率為30W，總長為3000m的串聯式電伴熱帶；
HCL(Q)-B-380-40-800表示電壓為380V，B型結構，每米功率為40W，總長為800m的加強型串聯式電伴熱帶。
二、型號規格
HCL1,2,3(Q)-J3-1.5：芯線結構19×0.32/φ1.60，公稱截面1.5，20℃阻值12.70Ω/km；
HCL1,2,3(Q)-J3-2.0：芯線結構19×0.37/φ1.85，公稱截面2.0，20℃阻值9.50Ω/km；
HCL1,2,3(Q)-J3-2.5：芯線結構19×0.42/φ2.10，公稱截面2.5，20℃阻值7.43Ω/km；
HCL1,2,3(Q)-J3-3.0：芯線結構19×0.42/φ2.25，公稱截面3，20℃阻值6.53Ω/km；
HCL1,2,3(Q)-J3-4.0：芯線結構19×0.42/φ2.60，公稱截面4，20℃阻值4.88Ω/km；

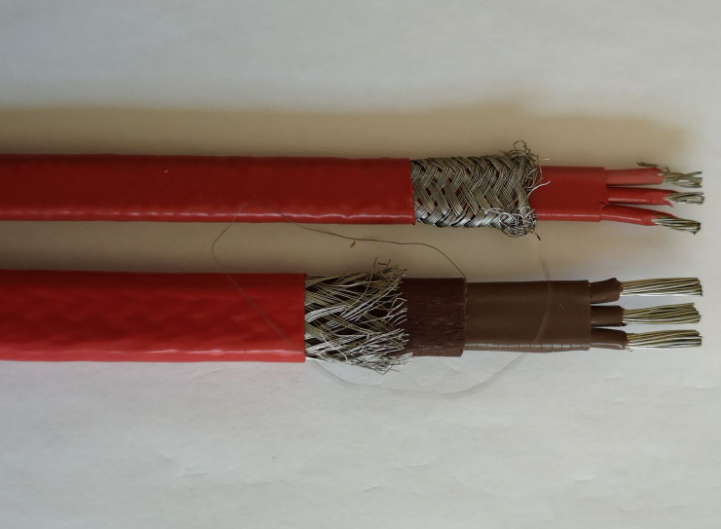

三、串聯式恒功率電伴熱帶HCL結構形式
1、A型結構為有三根獨立的相同功率，相同長度電伴熱帶聯合組成；
2、B型結構為三根互相絕緣并聯組合在一起的電伴熱帶；
3、HCL型串聯型電伴熱的絕緣護套及外緣護套均為F46或F4，發熱芯為特種發熱器材，加強銅編織外護套內絕緣護套發熱芯。編織層可選：“合金絲”和“鍍錫銅絲”，材質不同價格不同。
四、串聯式恒功率電伴熱帶HCL安裝說明
（1）施放電伴熱帶時不應在地面拖拉；
（2）電伴熱帶安裝時碰到銳利的邊棱時須***把銳角磨光或用鋁膠帶襯墊，以防絕緣層劃破；
（3）電伴熱帶彎曲安裝時其***小彎曲半徑不應小于其厚度的五倍；
（4）電伴熱帶安裝時用鋁膠帶粘貼，一則增大散熱面，有利于熱傳導，二則方面安裝。敷設后，每隔50—80cm用固定膠帶徑向固定；
（5）串聯式電伴熱帶一般均按管線實際長度設計，因此安裝時應嚴格設計長度安裝，過長或過短影響功率，因此不允許任意剪切；
（6）串聯式電伴熱帶安裝時按Y接線，為避免三相電流誤差，故在末端需接地；
（7）電伴熱帶控制柜應有過載、短路、漏電保護及溫度控制裝置，以保證使用質量；
（8）電伴熱帶埋地或周圍有腐蝕性氣體則應使用加強型。
五、技術參數
三相串聯恒功率電伴熱帶主要用于各種管道、儀表的防凍保溫。***高維持溫度可達150℃?？捎糜诠S一區、二區爆炸性氣體場合。
額定電壓：380VAC
介電強度：2000VAC/50HZ/1min
長期***高耐溫：***高表面溫度195℃
