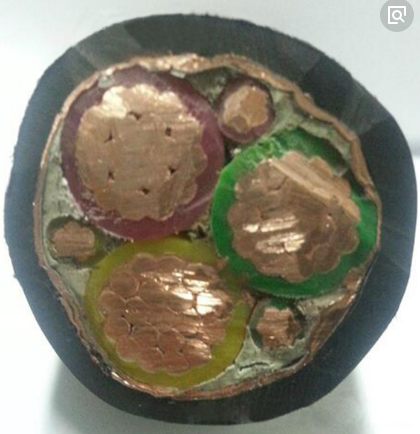

耐高溫屏蔽變頻電纜

 耐高溫屏蔽變頻電纜

產品用途

耐高溫屏蔽變頻電纜主要用于變頻電源和變頻電機之間連接用的電纜,以及額定電壓1KV及以下的輸配電線路中,作輸送電能用.尤其適用于造紙、冶金、金屬加工、礦山、鐵路和食品加工等行業。

耐高溫屏蔽變頻電纜使用條件

1、 額定電壓U0/U：0.6/1KV.

2、 電纜導體長期允許高溫度為90度,短路時高溫度250度

3、 安裝敷設環境溫度不低于0度,固定敷設時環境溫度不低于-10度.

4、 電纜允許小彎曲半徑不小于15D(D-電纜外徑,mm)

耐高溫屏蔽變頻電纜產品性能

1、 設計采用符合GB/T3956-1997規定的第5類軟絞合銅導體。

2、 交聯聚乙烯絕緣、耐溫耐候性好。

3、 低傳輸阻抗，電磁兼容性好。

4、 低工作電容

5、 良好的抗干擾和低輻射性能。

6、 對稱的三芯電纜結構設計，具有比四芯電纜更好的傳輸性能。

型號名稱

BPGGP

硅橡膠絕緣和護套銅絲編織屏蔽耐高溫變頻電力電纜。

BPGGP2

硅橡膠絕緣和護套銅帶繞包屏蔽耐高溫變頻電力電纜。

BPGGPP2

硅橡膠絕緣和護套銅絲編織銅帶繞包屏蔽耐高溫變頻電力電纜。

BPGGP3

硅橡膠絕緣和護套鋁聚酯復合膜繞包屏蔽耐高溫變頻電力電纜。

BPGVFP

硅橡膠絕緣丁腈護套銅絲編織屏蔽耐高溫變頻電力電纜。

BPGVFP2

硅橡膠絕緣丁腈護套銅帶繞包屏蔽耐高溫變頻電力電纜。

BPGVFPP2

硅橡膠絕緣丁腈護套銅絲編織銅帶繞包屏蔽耐高溫變頻電力電纜。

BPGVFP3

硅橡膠絕緣丁腈護套鋁聚酯復合膜繞包屏蔽耐高溫變頻電力電纜。

BPFFP

氟46絕緣和護套銅絲編織屏蔽耐高溫變頻電力電纜。

BPFFP2

氟46絕緣和護套銅帶繞包屏蔽耐高溫變頻電力電纜。

BPFFPP2

氟46絕緣和護套銅絲編織銅帶繞包屏蔽耐高溫變頻電力電纜

BPFFP3

氟46絕緣和護套鋁聚酯復合膜繞包屏蔽耐高溫變頻電力電纜。

BPVVP

聚氯乙烯絕緣和護套銅絲編織屏蔽變頻電力電纜。

BPVVP2

聚氯乙烯絕緣和護套銅帶繞包屏蔽變頻電力電纜。

BPVVPP2

聚氯乙烯絕緣和護套銅絲編織銅帶繞包屏蔽變頻電力電纜。

BPVVP3

聚氯乙烯絕緣和護套鋁聚酯復合膜繞包屏蔽變頻電力電纜。

BPYJVP

交聯聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽變頻電力電纜。

BPYJVP2

交聯聚乙烯絕緣聚氯乙烯護套銅帶繞包屏蔽變頻電力電纜。

BPYJVPP2

交聯聚乙烯絕緣聚氯乙烯護套銅絲編織銅帶繞包屏蔽變頻電力電纜。

BPYJVP3

交聯聚乙烯絕緣聚氯乙烯護套鋁聚酯復合膜繞包屏蔽變頻電力電纜。

四：基本型號及名稱

BPGGP

硅橡膠絕緣和護套銅絲編織屏蔽耐高溫變頻電力電纜。

BPGGP2

硅橡膠絕緣和護套銅帶繞包屏蔽耐高溫變頻電力電纜。

BPGGPP2

硅橡膠絕緣和護套銅絲編織銅帶繞包屏蔽耐高溫變頻電力電纜。

BPGGP3

硅橡膠絕緣和護套鋁聚酯復合膜繞包屏蔽耐高溫變頻電力電纜。

BPGVFP

硅橡膠絕緣丁腈護套銅絲編織屏蔽耐高溫變頻電力電纜。

BPGVFP2

硅橡膠絕緣丁腈護套銅帶繞包屏蔽耐高溫變頻電力電纜。

BPGVFPP2

硅橡膠絕緣丁腈護套銅絲編織銅帶繞包屏蔽耐高溫變頻電力電纜。

BPGVFP3

硅橡膠絕緣丁腈護套鋁聚酯復合膜繞包屏蔽耐高溫變頻電力電纜。

BPFFP

氟46絕緣和護套銅絲編織屏蔽耐高溫變頻電力電纜。

BPFFP2

氟46絕緣和護套銅帶繞包屏蔽耐高溫變頻電力電纜。

BPFFPP2

氟46絕緣和護套銅絲編織銅帶繞包屏蔽耐高溫變頻電力電纜

BPFFP3

氟46絕緣和護套鋁聚酯復合膜繞包屏蔽耐高溫變頻電力電纜。

BPVVP

聚氯乙烯絕緣和護套銅絲編織屏蔽變頻電力電纜。

BPVVP2

聚氯乙烯絕緣和護套銅帶繞包屏蔽變頻電力電纜。

BPVVPP2

聚氯乙烯絕緣和護套銅絲編織銅帶繞包屏蔽變頻電力電纜。

BPVVP3

聚氯乙烯絕緣和護套鋁聚酯復合膜繞包屏蔽變頻電力電纜。

BPYJVP

交聯聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽變頻電力電纜。

BPYJVP2

交聯聚乙烯絕緣聚氯乙烯護套銅帶繞包屏蔽變頻電力電纜。

BPYJVPP2

交聯聚乙烯絕緣聚氯乙烯護套銅絲編織銅帶繞包屏蔽變頻電力電纜。

BPYJVP3

交聯聚乙烯絕緣聚氯乙烯護套鋁聚酯復合膜繞包屏蔽變頻電力電纜。

型號說明

項目 代號 說明

系列代號 BP 變頻電纜

絕緣代號 YJ 交聯聚乙烯絕緣

護套代號 V 聚氯乙烯護套

護套代號 E 無鹵低煙聚烯烴護套

屏蔽代號 TP2 同心導體+銅帶屏蔽結構

屏蔽代號 P12 銅帶屏蔽+銅絲編織雙重屏蔽

屏蔽代號 PX12 銅帶屏蔽+鍍錫銅絲編織雙重屏蔽

鎧裝代號 22 鋼帶鎧裝

阻燃代號 ZR 阻燃型

電纜定做尺寸可按客戶要求訂購，電纜尺寸誤差控制在國家規定范圍內正負0.5%。
