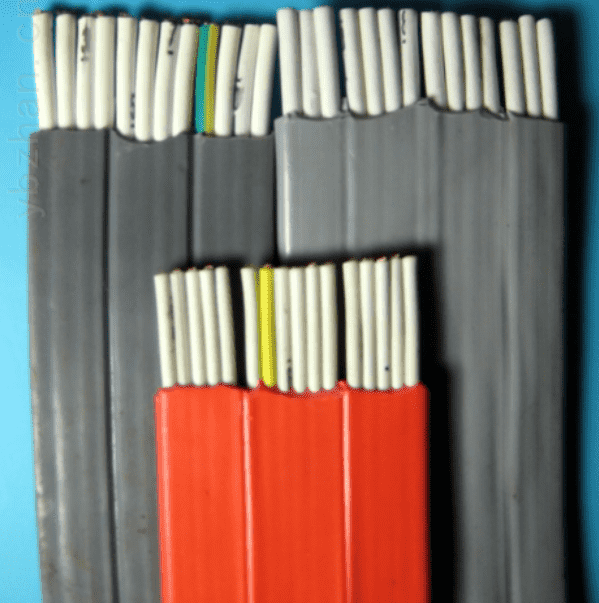

YBZ YBF扁平軟電纜
YBZ YBF扁平軟電纜 導電線芯采用軟結構，確保電纜柔軟性能好。J緣和保護層材料采用丁苯聚合物，提高電纜柔軟特性和防腐、耐寒特性。J緣線芯分色，為敷設安裝提供方便。硅橡膠扁電纜可按顧客需要，在纜芯兩側增加鋼絲繩或其他承力元件。
YBZ YBF扁平軟電纜 的結構特點：硅橡膠扁電纜、扁電纜、扁平軟電纜以及扁平電纜是按照Q1320282、AQ001-91標準組織銷售，適用于交流額定電壓450v/750v及以下的移動式電氣設備中，扁電纜的扁形結構特別適用于頻繁彎曲的場合，不易扭結，如起重機、行車等。
產品型號，規(guī)格，用途：
型號M稱允許溫升適用范圍
YB天然丁苯J緣和護套扁平軟電纜70°C室內無油污場所
YBF天然丁苯J緣和氯丁護套扁平軟電纜200°C室外及有油污場所電纜具有不延燃性
YBZ乙丙J緣和氯丁護套扁平軟電纜200°C
規(guī) 格 | 導體結構 | 電纜參考數據 | 20℃時小J緣電阻MΩ | ||||
外徑上限（寬度×厚度） | 近似重量 | 20℃大直流電阻 | |||||
芯數×截面積mm2 | 根數/直徑 | YB YBF | YB YBF | 不鍍錫 | 鍍錫 | YB | YBZ |
3×4 | 56/0.30 | 19.6×8.9 | 285 | 4.95 | 5.09 | 50 | 400 |
3×6 | 84/030 | 22.0×9.9 | 380 | 3.30 | 3.39 | ||
3×10 | 84/0.40 | 27.5×12 | 615 | 1.91 | 1.95 | ||
3×16 | 126/0.40 | 31.3×13.3 | 830 | 1.21 | 1.24 | ||
3×25 | 196/0.40 | 38.3×15.8 | 1230 | 0.78 | 0.795 | ||
3×35 | 276/0.40 | 42.8×17.6 | 1605 | 0.554 | 0.565 | 40 | 300 |
3×50 | 396/0.40 | 49.2×20.0 | 2205 | 0.386 | 0.393 | ||
3×70 | 360/0.50 | 55.6×22.5 | 2965 | 0.272 | 0.277 | ||
3×4+2×1 | 56/0.30+32/0.20 | 25×8.5 | 427 | 4.95 | 5.0 | 50 | 400 |
3×6+2×1 | 84/0.30+32/0.20 | 30×12 | 590 | 3.30 | 3.34 | 50 | 400 |
3×6+2×1.5 | 84/0.30+30/0.25 | 30×12 | 600 | 3.30 | 3.38 | 50 | 400 |
6×2.5+6×1.5 | 49/0.25+30/0.25 | 35×15 | 900 | 7.98 | 8.05 | 50 | 400 |
3×4+4×2.5 | 56/0.30+49/0.25 | 32×9 | 520 | 4.95 | 5.03 | 50 | 400 |
3×25+1×10 | 196/0.40+84/0.40 | 53×18 | 1800 | 0.78 | 0.81 | 50 | 400 |
3×16+1×10 | 126/0.40+84/0.30 | 43×15 | 1200 | 1.21 | 1.27 | 50 | 400 |
3×35+1×10 | 276/0.40+84/0.40 | 61×21 | 2500 | 0.554 | 0.56 | 40 | 300 |
3×50+1×10 | 396/0.40+84/0.40 | 65×24 | 3200 | 0.386 | 0.392 | 40 | 300 |
