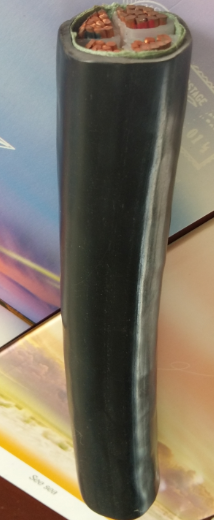

VY電力電纜
產品介紹使用說明
1.產品M稱: 額定電壓0.6/1KV聚氯乙烯J緣電力電纜
2.產品標準: 執行GB/T12706.1-2008標準；
3.型號: VV, VV22, VLV, VLV22, VY, VV23, VLY, VLV23;
采用導體：銅或鋁；芯數：1芯至5芯；規格：1.5mm2至240mm²；
電纜型號

型號		M稱
銅芯	鋁芯	M稱
VV	VLV	聚氯乙烯J緣聚氯乙烯護套電力電纜
VY	VLY	聚氯乙烯J緣聚乙烯護套電力電纜
VV22	VLV22	聚氯乙烯J緣鋼帶鎧裝聚氯乙烯護套電力電纜
VV23	VLV23	聚氯乙烯J緣鋼帶鎧裝聚乙烯護套電力電纜

4 適用范圍；VY電力電纜適合交流額定電壓0.6/1KV及以下送配電線路供輸電用；

5 使用特性；
5.1 電纜導體的長期高工作溫度不超過70℃
5.2 敷設電纜時環境溫度不低于0℃；
5.3 無鎧裝（VV、VLV型等）電纜敷設在室內、隧道、管道及電纜溝，電纜不能承受機械外力作用；
　　鎧裝（VV22、VLV23型等）電纜敷設在地下，電纜能承受部分機械外力作用。
5.4 VY電力電纜安裝時的下允許彎曲半徑：

項目	單芯電纜		多芯電纜
項目	無鎧裝	鎧裝	無鎧裝	鎧裝
安裝時的電纜小允許彎曲半徑	20D	15D	15D	12D
靠近連接盒和終端電纜的小彎曲半徑（但彎曲要小心控制）如采用成型導板	15D	12D	12D	10D

6 技術指標：
6.1 耐壓：交流電壓3.5KV電壓，試驗持續時間5min，J緣不擊穿；
6.2 體積電阻率ρ:20℃時大于1013ΩCm2；
6.3 J緣電阻常數：20℃時大于36.7MΩkm 。

7 儲存運輸：
7.1 電纜應避免在露天存放，電纜盤不允許平放；
7.2 電纜嚴禁從高處扔下裝有電纜的電纜盤，嚴禁機械損傷電纜；
7.3 吊裝包裝件，嚴禁多盤電纜同時吊裝；
7.4 電纜運輸時，電纜盤須放穩，并用合適方法固定好，防止互碰撞或翻到。
7.5 電纜端頭應可靠密封；

8. 電纜導體電阻，J緣厚度，J緣電阻
9. 電線電纜載流量（參考數）
10. 1KV塑力電纜外徑和重量參數
8表. 電纜導體電阻，J緣厚度，J緣電阻

標稱截面mm²	20℃導體電阻不大于Ω/km		J緣厚度mm	J緣電阻20℃不小于MΩ.km
標稱截面mm²	銅	鋁	J緣厚度mm	J緣電阻20℃不小于MΩ.km
1.5	12.1	18.1	0.8	12.3
2.5	7.41	12.1	0.8	10.2
4	4.61	7.41	1.0	10.2
6	3.08	4.61	1.0	8.7
10	1.83	3.08	1.0	7.1
16	1.15	1.91	1.0	5.9
25	0.727	1.20	1.2	57
35	0.524	0.868	1.2	4.9
50	0.387	0.641	1.4	4.8
70	0.268	0.443	1.4	4.2
95	0.193	0.320	1.6	4.1
120	0.153	0.253	1.6	3.7
150	0.124	0.206	1.8	3.7
185	0.0991	0.164	2.0	3.7
240	0.0754	0.125	2.2	3.6
300	0.0601	0.100	2.4	3.5
400	0.0470	0.0778	2.6	3.3
500	0.0366	0.0605	2.8	3.2

9表. 電線電纜載流量（參考數）

0.6/1KV銅/鋁導體PVCJ緣電線電纜連續負荷載流量A（參考值）
標稱截面mm²	Cu/A1空氣中30℃								Cu/A1土壤中25℃
標稱截面mm²	1芯		2芯		3.4芯		5芯		1芯		2芯		3.4芯		5芯
1.5	24		17		15				29		26		22
2.5	31	24	23	18	19	15			36	30	34	26	29	23
4	41	32	31	24	26	20			49	39	44	35	38	30
6	52	42	38	32	32	26			61	50	56	45	47	39
10	72	55	53	42	46	35			83	64	76	59	65	50
16	95	73	71	75	60	47			105	83	100	77	84	65
25	120	96	90	70	77	60	74	53	135	105	125	100	110	84	91	67
35	150	115	110	86	95	74	90	68	160	125	155	120	130	100	109	81
50	180	140	135	105	115	90	113	83	195	150	185	145	155	120	130	95
70	230	175	165	130	145	115	139	105	240	185	230	175	195	150	158	116
95	280	215	210	165	185	140	173	128	285	220	275	210	230	185	189	140
120	325	250	245	190	210	165	199	146	325	250	310	245	260	205	217	160
150	375	290	280	215	245	190	225	169	365	285	350	275	300	230	242	179
185	430	335	320	250	280	215	263	195	415	320	395	310	335	260	273	203
240	510	395			335	260	311	233	480	375			390	300	319	238
300	585	455			375	265	355	260	545	425			435	340	373	278
400	690	540							625	490
500	800	630							710	560
630	920	740							810	645
800	1060	860							910	735
1000		980								825
備注	1單芯電纜平行敷設時中芯距離為2倍電纜外徑。2直埋電纜土壤熱阻系數80℃CCM/W。3電纜工作溫度為70℃。
