一、產品用途
　　WDZB-KYJYP-36*1.5低煙無鹵屏蔽電纜適用于交流額定電壓 450/750V 及以下控制、監控回路及保護線路等場合，特別適用于核電站、地鐵、劇院等放心系數要求高的重要場所。
二、WDZB-KYJYP-36*1.5低煙無鹵屏蔽電纜產品標準
　　1 、結構和相關理化性能參照采用 GB9330-88 。
　　2 、阻燃性能參照采用 GB/T18380.3-2001(A 類、 B 類或 C 類 ) 。
　　3 、無鹵低煙性能參照采用 GB/T17650.2 ， GB/T17651.2 。
　　4 、環保性能參照和 EN 71-3 （ A1 ： 2000 ）《特定元素的過境規定（重金屬含量的過境規定）》。http://www.anhdl.com
三、型號M稱（見表 1 ）

四、產品規格（見表 2 ）

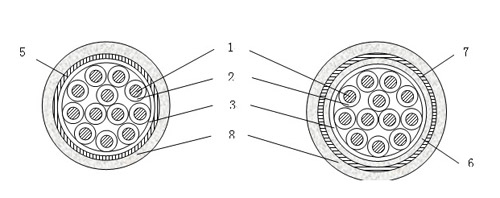

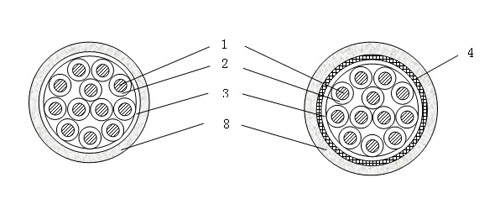

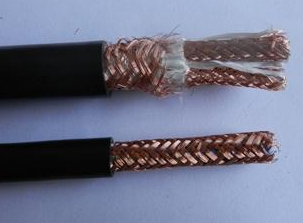

五 、結構簡圖

WDZA-KYJY 　　　　　　　　　　　　　　　　　　　　　　　　　　　WDZA-KYJYP
WDZB-KYJY 　　　　　　　　　　　　　　　　　　　　　　　　　　　WDZB-KYJYP
WDZC-KYJY 　　　　　　　　　　　　　　　　　　　　　　　　　　WDZC-KYJYP

WDZA-KYJYP 2  　　　　　　　　　　　　　　　　　　　　　　　WDZA-KYJY22
WDZB-KYJYP 2  　　　　　　　　　　　　　　　　　　　　　　　　WDZB-KYJY22  WDZC-KYJYP 2  　　　　　　　　　　　　　　　　　　　　　　WDZC-KYJY22 1--- 銅芯導體； 2--- 交聯聚烯烴J緣； 3--- 成纜包帶； 4--- 銅絲編織屏蔽；
5--- 銅帶屏蔽； 6--- 內護層； 7--- 鋼帶鎧裝； 8--- 聚烯烴護套。
六、使用特性
　　1 、額定電壓為：相電壓 / 線電壓是 450/750V 。
　　2 、高長期工作溫度不超過 90 ℃ 。
　　3 、敷設時的環境溫度在 -25 ℃ 及以上。
　　4 、敷設時的小彎曲半徑：無鎧裝層的電纜，應為電纜外徑的 6 倍；有鎧裝或銅帶屏蔽結構的電纜，應為電纜外徑的 12 倍；有屏蔽結構的電纜，應為電纜外徑的 6 倍。
七、WDZB-KYJYP-36*1.5低煙無鹵屏蔽電纜技術性能
　　1 、導體直流電阻見表 3 。


2 、J緣電阻
　　90 ℃ 時J緣體積電阻率ρ≥ 10¹¹ Ω • cm ；
　　90 ℃ 時J緣電阻常數 K i ≥ 0.367M Ω• km 。
3 、耐壓試驗
　　電纜經受 3500V 交流電壓試驗， 5min 內不擊穿。
4 、 燃燒試驗
　　成束燃燒試驗：通過 GB/T18380.3-2001 規定的成束燃燒試驗（ A 類、 B 類、 C 類）；
　　燃燒煙密度試驗：透光率 ≥ 60% ；
　　燃燒氣體腐蝕性試驗： PH 值 ≥ 4.3 ，電導率≤ 10µS/mm 。
5 、J緣熱延伸試驗 （ 200 ℃ ， 0.2MPa ， 15min ）
　　負荷下伸長率 ≤ 175% ，冷卻后長期變形率 ≤ 25% 。
6 、J緣和護套的力學性能
　　交聯聚烯烴J緣：原始抗張強度 ≥ 10MPa ；原始斷裂伸長率 ≥125% ；
　　老化后抗張強度變化率≤± 30% ；老化后斷裂伸長率 ≤±30% 。
　　聚烯烴護套： 原始抗張強度 ≥ 9MPa ；原始斷裂伸長率 ≥125% ；
　　老化后抗張強度變化率≤± 30% ；老化后斷裂伸長率 ≤±30% 。
八、產品特點
　　1 、不含鹵素，也幾乎不含 “鉛、***、***、銻、鎘、鉻、硒、鋇”等八種有毒有害重金屬元素；
　　2 、成束燃燒試驗可達到 A 類，燃燒時發煙量少，透光率高；
　　3 、燃燒無腐蝕性氣體產生；
　　4 、熱穩定性好，壽命長；
　　5 、良好的耐寒性、耐化學性；
　　6 、J緣電阻高；
　　7 、電纜長時間受潮，J緣電阻不會下降。
九、交貨長度
　　1 、電纜交貨成圈長度為 100m ，成盤長度應不小于 100m ；
　　2 、允許長度不小于 10m 的短段交貨，其數量不超過交貨總長度的 10% ；
　　3 、根據雙方的協議，允許任何長度交貨；
　　4 、長度計量誤差不超過± 0.5% 。
