礦用通信電纜用途
|
型號 |
M 稱 |
規格 |
用途 |
|
MHYV（PUYV） |
聚乙烯J緣阻燃聚氯乙烯護套礦用信號電纜 |
2-5 7/0.28 |
用于平巷、斜巷及機電硐室 |
|
MHJYV（PUJYV） |
聚乙烯J緣阻燃聚氯乙烯護套加強礦用電纜 |
2-5 7/0.28 （三鋼四銅） |
用于平巷、斜巷、有較好的抗拉強度 |
|
MHYVP |
煤礦用聚乙烯J緣編織屏蔽聚氯乙烯護套通信電纜 |
（5-10)*2*(0.75-1.5) |
用于電場干擾較大的場所作信號傳輸，適用于固定敷設 |
|
MHY32 |
煤礦用聚乙烯J緣鋼絲鍇裝聚氯乙烯護套通信電纜 |
(5-19)*2*(0.75-1.5) |
用于平巷，豎井或斜井作主信號傳輸 |
|
MHYVR |
煤礦用聚乙烯J緣聚氯乙烯護套通信軟電纜 |
(5-10)*2*(0.75-1.5) |
用于礦場作普通信號傳輸，可移動使用 |
|
MHYBV(PUYBV) |
煤礦用聚乙烯J緣鍍鋅鋼絲編織鎧裝阻燃聚氯乙烯護套通信電纜 |
5-50 1/0.8 |
用于機械沖擊較高的平巷、斜巷 |
|
MHYAV(PUYAV) |
煤礦用聚乙烯J緣鋁/聚乙烯粘結護層阻燃聚氯乙烯護套通信電纜 |
10-100 1/0.8 1/1.0 |
用于較潮濕的斜井和平巷作通信線 |
|
MHYA32(PUYA32) |
煤礦用聚乙烯J緣鋁/聚乙烯粘結護層鍍鋅鋼絲鎧裝 阻燃聚氯乙烯護套通信電纜 |
10-100 1/0.8 1/1.0 |
用于煤礦豎井和斜井作通信線 |

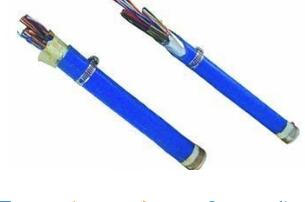

礦用通信電纜結構
1、導線：退火裸銅線，銅線直徑為0．30，0．42，0．52，0．60，0．70，0．80，0．90(mm)。
2、J緣材料：高密度聚乙烯或聚丙烯，按照全色譜標準標明J緣線的顏色。
3、J緣線對：把二根不同顏色的J緣線按不同的節距扭絞成對，并采用規定的色譜組合以便識別線對。
4、通信電纜纜芯結構：以1對為基本單位，超過25對的電纜按單位組合，每個單位用規定色譜的單位扎帶繞扎，以便識別不同的單位。100對及以上線對的電纜加有1%的預備線對，但多不超過6對。纜芯內的間隙用石油膏填充。
5、纜芯包帶：用聚脂薄膜帶繞包。
6、屏蔽：銅絲屏蔽或用軋紋(或不軋紋)金屬帶，金屬帶縱包于通信電纜纜芯包帶之外。
7、護套：藍色低密度聚乙烯。也可提供雙層護套的通信電纜。
識別和長度標記
電纜外表面有長期性識別標記，標記間隔不大于1m，標記內容有：導線直徑，線對數量，電纜型號，制造廠廠M代號及制造年份，長度標記以間隔不大于1m標記在外表面上，但與上述標記錯開。礦用通信電纜采用全色譜J緣，鋁塑綜合護套(即電纜的縱包屏蔽鋁帶與護套粘結成一體，形成密封護層)，具有電氣性能優越，施工方便的特點。主要電氣性能
|
項目 |
單位 |
MHYV |
MHJYV |
MHYBV,MHYAV,MHYA32 |
|
|
7/0.28 |
7/0.28 |
1/0.8 |
1/1.0 |
||
|
+20℃導線直流電阻 |
Ω/km |
≤45 |
≤73 |
≤36.7 |
≤25.8 |
|
固有衰減(800~1000HZ） |
dB/km |
≤1.1 |
≤1.30 |
≤0.95 |
≤0.7 |
|
+20℃導線J緣電阻 |
MΩ.km |
≥3000 |
|||
|
線對工作電容（800~1000HZ） |
uF/km |
≤0.06 |
|||
|
遠端串音衰減（800~1000HZ） |
dB/km |
≥70 |
|||
|
電感（800~1000HZ） |
mH/km |
≤800 |
|||
|
耐交流工頻電壓 |
- |
1.5KV/1min通過 |
|||
|
電流電阻差 |
- |
≤環阻的2% |
礦用通信電纜M稱及型號規格
1、M稱：煤礦用聚乙烯J緣聚氯乙烯護套通信軟電纜
型號：mhyvr
規格：(2、3、4、5、7、10) ×2、1×（2、3、4、5、6、7）
執行標準：MT 818-1999
2、M稱：煤礦用聚乙烯J緣聚氯乙烯護套通信電纜
型號：mhyv
規格：1×2、2×2、1×4、5×2
執行標準：MT818.14-1999
3、M稱：煤礦用聚乙烯J緣鍍鋅鋼絲編織鎧裝聚氯乙烯護套通信電纜
型號：mhybv
規格：1×（2、3、4、5、6、7）、2、3、4、5、7、10）×2
執行標準：MT818.14-1999
4、M稱：煤礦用聚乙烯J緣鍍鋅鋼絲編織鎧裝聚氯乙烯護套通信電纜
型號：MHYBV
規格：（5、10、20）×2
執行標準：MT818.14-1999
5、M稱：煤礦用聚乙烯J緣鋼絲鎧裝聚氯乙烯護套通信電纜
型號：MHY32
規格：1×（3、4、5、7）、(2、3、4、5、7、10、19）×2
執行標準：MT818-1999
6、M稱：煤礦用聚乙烯J緣銅絲編織屏蔽聚氯乙烯護套通信電纜
型號：MHYVP
規格：（2、3、4、5、7、10）×2、1×（2、3、4、5、7）
執行標準：MT818-1999
7、M稱：煤礦用聚乙烯J緣編織屏蔽聚氯乙烯護套組合電纜
型號：MHYVP
規格：2×3.3+2×0.85+2×0.35
執行標準：MT818-1999
8、M稱：煤礦用聚乙烯J緣銅絲編織屏蔽聚氯乙烯護套通信軟電纜
型號：MHYVRP
規格：1×（2、3、4、5、7）、（2、3、4、5、7、10）×2
執行標準：MT818-1999
9、M稱：煤礦用聚乙烯J緣鋁—聚乙烯粘結護層鋼絲鎧裝聚氯乙烯護套通信電纜
型號：MHYA32
規格：（30、50、80）×2
執行標準：MT818.14-1999
10、M稱：煤礦用聚乙烯J緣鋁—聚乙烯粘結護層聚氯乙烯護套通信電纜
型號：MHYAV
規格：（20、30、50）×2
執行標準：MT818.14-1999
11、M稱：煤礦用加強型線芯聚乙烯J緣聚氯乙烯護套通信電纜
型號：MHJYV
規格：1×2、2×2
執行標準：MT818.14-1999
