帶你了解變頻電纜的屏蔽層面積
變頻電纜的屏蔽
電纜適用于變頻電機、變頻控制器電源的連接及新型短路自動保護設備。被屏蔽空間內某一點的電場強度與沒有屏蔽層時該點的電場強度之比值，是介于 0-1 之間的數字，屏蔽系數越小屏蔽體的屏蔽效果越好。因此變頻電纜的屏蔽對變頻電纜起著重要的作用。

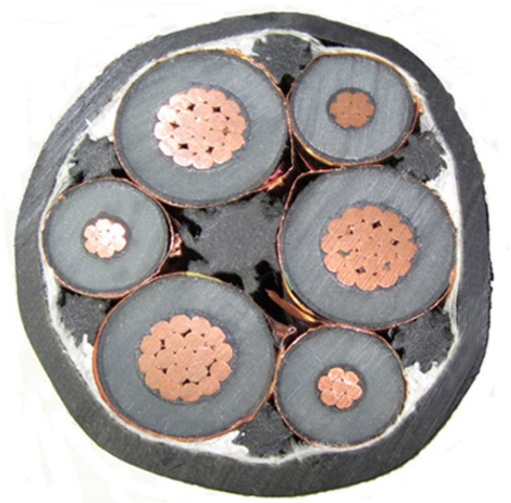

變頻電纜屏蔽可以是軟圓銅線(或鍍錫銅線)編織或銅帶繞包而成，也可以采用銅線編織或銅線束繞加銅帶的復合屏蔽結構。屏蔽層導體的截面積應符合表中的規定。
繞包前假定直徑 D mm | 繞包前假定直徑 D mm | 繞包前假定直徑 D | 繞包前假定直徑 D |
D1≤8 | 20 | 17＜D1≤28 | 45 |
8＜D1≤13 | 30 | 28＜D1≤40 | 50 |
13＜D1≤17 | 40 | 40＜D1 | 60 |
屏蔽用銅帶可以采用純銅帶或銅塑復合帶，帶材的厚度應不小于 0.05mm。
雙層復合屏蔽時銅線的編織密度不小于 60%，編織屏蔽時銅線的編織密度應不小于 80%。
編織屏蔽層導體的***小截面積
標稱截面 mm2 | 2.5 | 4 | 6 | 10 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 | 240 |
屏蔽層面積 mm2 | 4 | 5 | 6 | 6 | 10 | 16 | 16 | 16 | 16 | 16 | 16 | 25 | 25 | 25 |
屏蔽轉移阻抗：
電纜在 100MHz 時傳輸阻抗等于或小于 1Ω/m；
電纜縱向干擾電壓為 50mV 時的理想屏蔽系數小于或等于 0.66。
屏蔽層傳輸阻抗按 GB/T 17737.1 分別測量 30MHz、60MHz、100MHz 三個點的數值。
