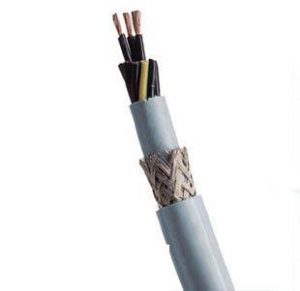

FROH2R 4*0.75屏蔽電纜應用及描述：
這些電纜適合用來在內部和外部環境和信號傳輸。也可用于固定露天安裝，管道內墻面及金屬框架上。鎧裝層可防止可能發生的機械沖擊及防鼠。也可直接或間接地面鋪設。
電纜結構
- 柔軟裸銅導體
- 符合VDE-0295 Cl-5, IEC 60228 Cl-5, CEI 20-29 Cl-5,
- 聚氯乙烯絕緣類型TI1，遵循CEI 20-11
- 顏色編碼 Unel 0722
- 聚酯帶
- 裸銅線編織，覆蓋率75%±5%
- 聚氯乙烯外護套類型TM2/Rz,遵循CEI 20-11, VDE 0207
技術特性
- 工作電壓: 300/500V 450/750V
- 測試電壓: 2000V (300/500V) / 2500V (450/750V)
- 動態彎曲半徑: 10 x Ø
- 靜態彎曲半徑: 6 x Ø
- 應用時的工作溫度: 0o C to +70o C
- 靜態時可承受的溫度: -15o C to +70o C
- 阻燃: VDE 0472-804, 測試方法B, IEC 60332.1
- 絕緣電阻: 10 MΩ x km
電纜參數
|
線規
|
芯數 x 導體截面積
# x mm2
|
標稱絕緣厚度
mm
|
標稱護套厚度
mm
|
標稱外徑
mm
|
標稱電纜重量
kg/km
|
|
FROH2R 300/500V
|
|
7芯(包括接地線)
|
|
17(32/32)
|
7 x 1
|
0.6
|
1.0
|
10.5
|
147.1
|
|
|
|
16(30/30)
|
7 x 1.5
|
0.7
|
1.2
|
12.1
|
186.9
|
|
|
|
14(50/30)
|
7 x 2.5
|
0.8
|
1.4
|
14.0
|
242.4
|
|
|
|
10芯(包括接地線)
|
|
17(32/32)
|
10 x 1
|
0.6
|
1.2
|
12.8
|
215.9
|
|
|
|
16(30/30)
|
10 x 1.5
|
0.7
|
1.3
|
14.5
|
263.9
|
|
|
|
14(50/30)
|
10 x 2.5
|
0.8
|
1.5
|
16.7
|
345.5
|
|
|
|
12芯(包括接地線)
|
|
17(32/32)
|
12 x 1
|
0.6
|
1.2
|
14.0
|
252.0
|
|
|
|
16(30/30)
|
12 x 1.5
|
0.7
|
1.4
|
16.1
|
315.1
|
|
|
|
14(50/30)
|
12 x 2.5
|
0.8
|
1.6
|
18.7
|
412.7
|
|
|
|
14芯(包括接地線)
|
|
17(32/32)
|
14 x 1
|
0.6
|
1.3
|
14.9
|
287.9
|
|
|
|
16(30/30)
|
14 x 1.5
|
0.7
|
1.4
|
16.9
|
350.9
|
|
|
|
14(50/30)
|
14 x 2.5
|
0.8
|
1.6
|
19.6
|
460.5
|
|
|
|
16芯(包括接地線)
|
|
17(32/32)
|
16 x 1
|
0.6
|
1.3
|
15.6
|
317.3
|
|
|
|
16(30/30)
|
16 x 1.5
|
0.7
|
1.5
|
17.9
|
397.5
|
|
|
|
14(50/30)
|
16x 2.5
|
0.8
|
1.7
|
20.9
|
520.9
|
|
|
|
19芯(包括接地線)
|
|
17(32/32)
|
19 x 1
|
0.6
|
1.4
|
16.6
|
368.3
|
|
|
|
16(30/30)
|
19 x 1.5
|
0.7
|
1.5
|
18.8
|
449.2
|
|
|
|
14(50/30)
|
19 x 2.5
|
0.8
|
1.7
|
22.0
|
593.7
|
|
|
|
24芯(包括接地線)
|
|
17(32/32)
|
24 x 1
|
0.6
|
1.5
|
19.4
|
459.8
|
|
|
|
16(30/30)
|
24 x 1.5
|
0.7
|
1.7
|
22.2
|
573.0
|
|
|
|
14(50/30)
|
24 x 2.5
|
0.8
|
1.9
|
26.4
|
793.9
|
|
|
|
FROH2R 450/750V
|
|
|
2芯
|
|
|
17(32/32)
|
2 x 1
|
0.7
|
1.0
|
8.6
|
106.7
|
|
|
|
16(30/30)
|
2 x 1.5
|
0.7
|
1.0
|
9.0
|
118.4
|
|
|
|
14(50/30)
|
2 x 2.5
|
0.8
|
1.2
|
10.7
|
169.6
|
|
|
|
12(56/28)
|
2 x 4.0
|
0.8
|
1.2
|
12.1
|
218.9
|
|
|
|
10(84/28)
|
2 x 6.0
|
0.9
|
1.3
|
13.5
|
287.1
|
|
|
|
3芯(包括接地線)
|
|
|
17(32/32)
|
3x 1
|
0.7
|
1.0
|
9.1
|
123.5
|
|
|
|
16(30/30)
|
3 x 1.5
|
0.7
|
1.0
|
9.5
|
142.2
|
|
|
|
14(50/30)
|
3 x 2.5
|
0.8
|
1.2
|
11.3
|
203.8
|
|
|
|
12(56/28)
|
3 x 4.0
|
0.8
|
1.3
|
13.0
|
277.0
|
|
|
|
10(84/28)
|
3 x 6.0
|
0.9
|
1.4
|
14.4
|
364.8
|
|
|
|
4芯(包括接地線)
|
|
|
17(32/32)
|
4 x 1
|
0.7
|
1.0
|
9.8
|
144.8
|
|
|
|
16(30/30)
|
4 x 1.5
|
0.7
|
1.1
|
10.5
|
173.5
|
|
|
|
14(50/30)
|
4 x 2.5
|
0.8
|
1.2
|
12.2
|
242.5
|
|
|
|
12(56/28)
|
4 x 4.0
|
0.8
|
1.3
|
14.4
|
345.6
|
|
|
|
10(84/28)
|
4 x 6.0
|
0.9
|
1.4
|
15.6
|
441.3
|
|
|
|
5芯(包括接地線)
|
|
|
17
|
5 x 1
|
0.7
|
1.1
|
10.7
|
175.4
|
|
|
|
16(30/30)
|
5 x 1.5
|
0.7
|
1.2
|
11.5
|
209.0
|
|
|
|
14(50/30)
|
5 x 2.5
|
0.8
|
1.3
|
13.6
|
308.4
|
|
|
|
12(56/28)
|
5 x 4.0
|
0.8
|
1.5
|
15.9
|
430.7
|
|
|
|
10(84/28)
|
5 x 6.0
|
0.9
|
1.5
|
17.1
|
536.7
|
|
|
|
