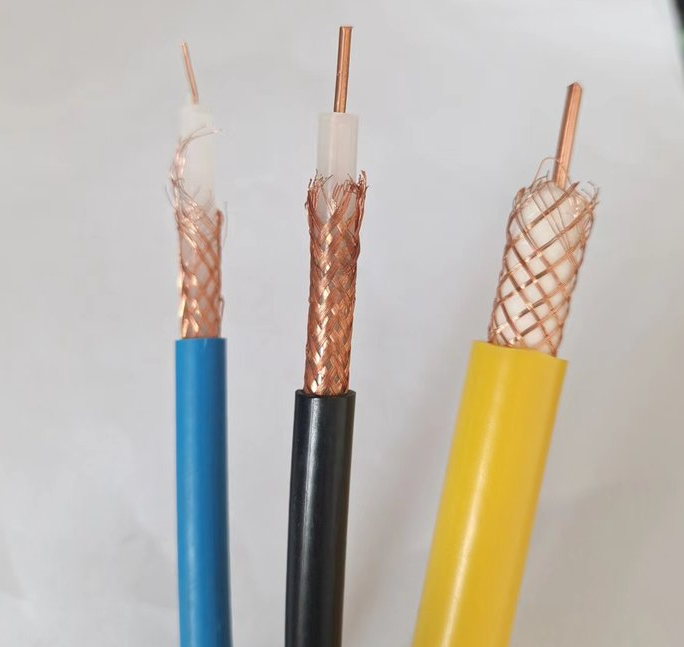

低煙無鹵同軸電纜WDZ-SYV23-100-7
一.執行標準
低煙無鹵同軸電纜WDZ-SYV23-100-7電纜采用GB/T14864-2013標準制造銷售。
二.產品用途
低煙無鹵同軸電纜WDZ-SYV23-100-7適用于無線通訊、廣播和有關電子設備中傳輸射頻信號以及閉路電視共用天線電視系統作分支線、進戶線和其他電子裝置中。
三.低煙無鹵同軸電纜WDZ-SYV23-100-7產品型號及名稱
|
型號 |
電 纜 名 稱 |
|
WDZ-SYV23 |
實芯聚乙烯絕緣低煙無鹵護套鎧裝同軸射頻電纜 |
|
SFF |
實芯聚四氟乙烯絕緣及護套同軸射頻電纜 |
四.低煙無鹵同軸電纜WDZ-SYV-75-9型號、規格及技術特性
注：⑴絕緣外徑、特性阻抗為額定值；
⑵型號及規格的表示方法為“型號-特性阻抗-絕緣外徑”。
|
序號 |
電纜型號 |
內導體 |
絕緣外徑 |
電纜外徑 mm |
計量重量 |
||
|
結構 |
外徑 |
||||||
|
根數/ 直徑 |
|||||||
|
kg/km |
|||||||
|
1 |
WDZ-SYV-50-1 |
7/0.09 |
0.27 |
0.87±0.05 |
1.9±0.10 |
7.56 |
|
|
2 |
WDZ-SYV-50-2-1 |
7/0.16 |
0.48 |
1.5±0.10 |
2.8±0.20 |
15.45 |
|
|
3 |
WDZ-SYV-50-2-2 |
1/0.68 |
0.68 |
2.2±0.10 |
4.0±0.20 |
60.92 |
|
|
4 |
WDZ-SYV-50-3 |
1/0.90 |
0.90 |
3.0±0.15 |
5.0±0.25 |
45.48 |
|
|
5 |
WDZ-SYV-50-5-1 |
1/1.37 |
1.37 |
4.6±0.20 |
7.0±0.30 |
83.18 |
|
|
6 |
WDZ-SYV-50-5-2 |
1/1.37 |
1.37 |
4.6±0.20 |
7.8±0.30 |
120.19 |
|
|
7 |
WDZ-SYV-50-7-1 |
7/0.76 |
2.28 |
7.3±0.25 |
10.2±0.30 |
167.99 |
|
|
8 |
WDZ-SYV-50-7-2 |
7/0.76 |
2.28 |
7.3±0.25 |
11.2±0.30 |
244.17 |
|
|
9 |
WDZ-SYV-50-9 |
7/0.95 |
2.85 |
9.0±0.30 |
12.4±0.40 |
237.85 |
|
|
10 |
WDZ-SYV-50-12 |
7/1.2 |
3.60 |
11.5±0.40 |
15±0.50 |
337.10 |
|
|
11 |
WDZ-SYV-50-15 |
7/1.54 |
4.62 |
15±0.50 |
19±0.50 |
517.75 |
|
|
12 |
WDZ-SYV-50-17 |
19/1.04 |
5.20 |
17.3±0.70 |
22.2±0.60 |
730.14 |
|
|
13 |
WDZ-SYV-50-23-1 |
19/1.37 |
6.85 |
23±1.0 |
28.8±0.70 |
1181.75 |
|
|
14 |
WDZ-SYV-50-23-2 |
19/1.37 |
6.85 |
23±1.0 |
28.8±0.70 |
1283.65 |
|
|
15 |
WDZ-SYV-50-28-1 |
19/1.65 |
8.25 |
28±1.0 |
34.5±0.80 |
1387.34 |
|
|
16 |
WDZ-SYV-50-28-2 |
19/1.65 |
8.25 |
28±1.0 |
34.5±0.80 |
1450.10 |
|
|
17 |
WDZ-SYV-75-2 |
7/0.08 |
0.24 |
1.5±0.10 |
2.9±0.10 |
15.77 |
|
|
18 |
WDZ-SYV-75-31 |
7/0.17 |
0.51 |
3.0±0.15 |
5.0±0.25 |
41.70 |
|
|
19 |
WDZ-SYV-75-5-1 |
1/0.72 |
0.72 |
7.1±0.30 |
7.1±0.30 |
79.50 |
|
|
20 |
WDZ-SYV-75-5-2 |
7/0.26 |
0.78 |
7.1±0.30 |
7.1±0.30 |
76.37 |
|
|
22 |
WDZ-SYV-75-9 |
1/1.37 |
1.37 |
9.0±0.30 |
12.4±0.40 |
212.59 |
|
|
23 |
WDZ-SYV-75-12 |
7/0.64 |
1.92 |
11.5±0.4 |
15.0±0.50 |
301.26 |
|
|
24 |
WDZ-SYV-75-15 |
7/0.82 |
2.46 |
15±0.50 |
19.0±0.50 |
444.99 |
|
|
25 |
WDZ-SYV-75-17 |
7/0.95 |
2.85 |
17.3±0.7 |
22.2±0.50 |
646.125 |
|
|
26 |
WDZ-SYV-75-23-1 |
7/1.27 |
3.81 |
23±1.0 |
28.8±0.70 |
1038.20 |
|
|
27 |
WDZ-SYV-75-23-2 |
7/1.27 |
3.81 |
23±1.0 |
28.8±0.70 |
1092.07 |
|
|
28 |
WDZ-SYV-75-28-1 |
7/1.5 |
4.5 |
28±1.0 |
34.5±0.8 |
1450.57 |
|
|
29 |
WDZ-SYV-75-28-2 |
7/1.5 |
4.5 |
28±1.0 |
34.5±0.8 |
1523.14 |
|
|
30 |
WDZ-SYV-100-7 |
1/0.6 |
0.6 |
7.3±0.25 |
10.2±0.30 |
143.52 |
|
低煙無鹵同軸電纜WDZ-SYV23-100-7適用于監控回路及保護線路等場合。特別是在高層建筑、煤礦、地鐵、電廠、核電站、化工特殊部門和場合要求使用低煙無鹵阻燃電纜。導體的長期使用允許工作溫度為70℃，敷設應不小于0℃,其允許彎曲半徑；無鎧裝層的電纜應不小于電纜外徑的6倍，有鎧裝層或銅帶屏蔽結構的電纜應不小于電纜外徑的12倍，有屏蔽結構的軟電纜應不小于電纜外徑的6倍。
