電線電纜成纜計算公式
1
瓦形線芯成纜計算公式：
兩等截面圓形絕緣線芯成纜外徑：D=2d
三等截面圓形絕緣線芯成纜外徑：D=2.154d
四等截面圓形絕緣線芯成纜外徑：D=2.414d
五等截面圓形絕緣線芯成纜外徑：D=2.7d
3+1（主線為扇形），其成纜外徑近似公式D=2.31h
4芯（為扇形），其成纜外徑近似公式D=2.2h
3芯（為扇形），其成纜外徑近似公式D=2.11h
3+2、4+1（主線為瓦形），其成纜外徑近似公式D=2h+d（園形線芯外徑） 三大一小圓形：D=(3*d大+d小)*0.61
四大一小圓形：D=(4*d大+d小)*0.54
三大二小瓦形、四大一小瓦形：D=2.1547*h瓦高+d小
2
成纜并線模的選用計算公式：
一、 圓形線芯成纜并線模的選用計算公式公式：
①、2等芯 D=2d ②、3等芯 D=2.16d
③、4等芯 D=2.42d ④、5等芯 D=2.7d
⑤、6（7）等芯 D=3d ⑥、3*1芯 D=2.4(3d大+d小)/4
⑦、3+2芯 D=2.7(3d大+2d小)/5 ⑧、4+1芯 D=2.7（4d大+d小）/5
二、 扇形線芯成纜并線模的選用計算公式公式：
①、2等芯 D=2d ②、3等芯 D=2.16d
③、3+1芯 D=2.31(3d大+d小)/4 ④、4等芯 D=2.31d
⑤、5等芯 D=2.42d ⑥、4+1芯 D=2.42（4d大+d小）/5
⑦、3+2芯 D=2.42（3d大+2d?。?span lang="EN-US">/5
例如：YJV 3×240+2×120 240線芯扇高21mm，120線芯15.2mm，那么我們成纜的理論外徑為2.42×（3×21+2×15.2）÷5=45.2，我們就可以選用45mm或46mm的模具了。
注：以上D表示成纜外徑，d表示圓形線芯直徑或扇形高度。
為方便成纜時快速準確的選用并線模，此計算方式以作參考。
多芯電纜圓形絕緣線芯成纜外徑計算公式及推導：

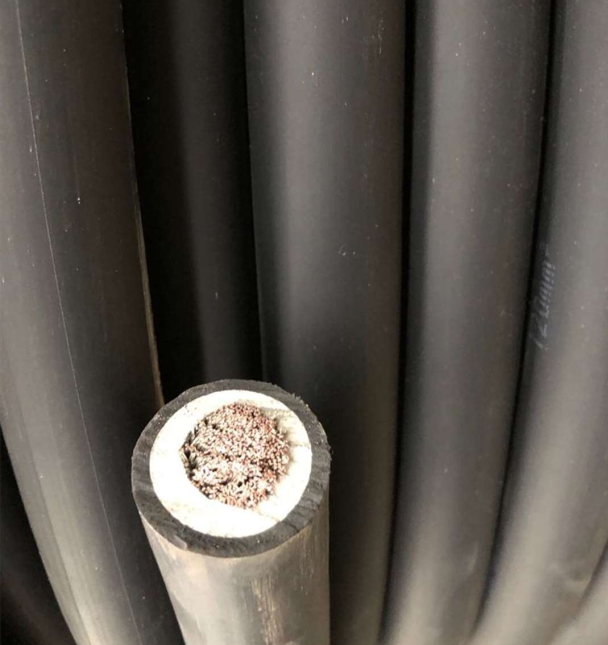

設絕緣線芯外徑為d, 成纜外徑為D,成纜外徑計算公式及推導如下：
電纜直徑計算公式
三大一小圓形：D=(3*d大+d小)*0.61
四大一小圓形：D=(4*d大+d小)*0.54
三大一小圓形、四大一小圓形：D=2.1547*h瓦高+d小
五大一小計算公式 D＝0.5*（5D大+D小）
三大四小圓形，做1+6排列，其中一小放中芯，外層大小間隔排列，外徑怎么算 如：ycw 3*2.5+4*0.75。
還有就是，放置中間的小線芯外徑有沒有要求，是大線芯外徑的？％時（范圍），比較全適，成纜圓整。
五大一小計算公式：D＝0.5*（5D大+D?。?/span>
三大一小圓形：D=(3*d大+d小)*0.61
四大一小圓形：D=(4*d大+d小)*0.54
三大一小圓形、四大一小圓形：D=2.1547*h瓦高+d小
三大二小”線芯結構的成纜外徑的計算
